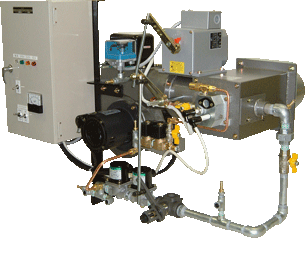

KGM series
コントロールモーターでリンケージシャフトを介して、エアーダンパーと、ガスのバタフライ弁を駆動させ比例制御を行います。
動作の制御は、制御盤に組み込んだ温度調節器により、目標加熱温度に向けて、スムーズに燃焼量を調節します。
最適な空燃比と、適切な燃焼量の調節で省エネルギーに貢献します。 機種は最小58kW(KGM-5)から最大1160kW(KGM-100)までを揃えています。
 |
 |
| 火炎形状 | 独立 パイロットバーナー 着火方式 |
仕様一覧
| 型式 | 出力 | 電源 | モーター | ガス配管 | 炎検出器 | ||
|---|---|---|---|---|---|---|---|
| LPG | 13A | 6C | |||||
| KGM-5 | 58kW | 100/200V | 0.03kW | 15A | 15A | 25A | F/UV |
| KGM-11X | 116kW | 100/200V | 0.125kW | 15A | 20A | 32A | F/UV |
| KGM-16 | 174kW | 100/200V | 0.25kW | 20A | 25A | F/UV | |
| KGM-20 | 233kW | 100/200V | 0.25kW | 20A | 25A | 40A | F/UV |
| KGM-30 | 349kW | 200V | 0.4KW | 25A | 40A | 50A | F/UV |
| KGM-50 | 581kW | 200V | 0.75kW | 32A | 40A | 65A | UV |
| KGM-75 | 872kW | 200V | 1.1kW | 40A | 50A | UV | |
| KGM-100 | 1162kW | 200V | 2.2kW | 50A | 65A | UV | |
- F：フレームロッド
- UV：ウルトラビジョン
- KGM-5の電源は、単相（1φ）のみです。
- 出力は、ガスの供給圧力が
LPG：2.8kPa 13A：2.0kPa 6C：1.0kPa
の時の数値です。 - ガスの発熱量は高位発熱量で算出しております。
- 使用ガス種により型式が異なります。
- LPG
- ：記号なし
- 13A
- ：N
- 6C
- ：T
- が型式数字の後に付きます。
（例）
KGM-20T
KGM-20 ガス種6C
